多音测量 (MTON)

S64 MTON_多音测量

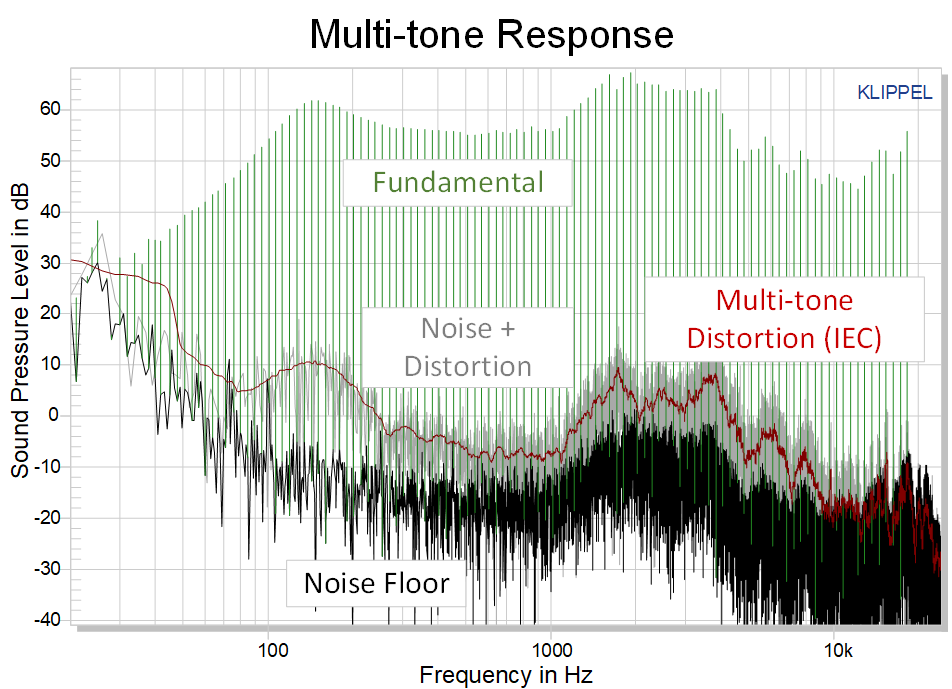

The tutorial shows an overview of the principle of multi-tone measurement and it introduces our sister modules for R&D applications (MTON module) and End-of-Line testing (MTD task). It shows practical demonstrations for typical measurements and that all distortions (HD, IMD, Rub&Buzz) are available by a single measurement.

• 最大SPL
• 多音失真
• 波形和频谱
• 幅度和相位响应
• 基波分量压缩
• 音圈位移
• 电压和电流
• 电阻抗
• 音圈温度

• 任意 (除了悬挂部件)

测试硬件

• Klippel Analyzer 3 (KA3) 或者
• Distortion Analyzer (DA2)

PC

软件

• dB-Lab 210.820或更高版本

配件

• 功率放大器
  • KA3 Amplifier Card 或者
  • 第三方放大器
• 麦克风 (可选)
• 激光 (可选)

Operation and/or object templates for this module are available when creating a new operation or object in dB-Lab. This provides application specific setups and standard conforms tests.
Please find details on templates in Application Note AN 1001.

AN16 - 多音失真测量

AN72 - 使用KLIPPEL R&D测试无线音频设备R&D

R&D系统的其他模组<

• 实时音频分析仪 (LAA)
  同时监控5个信号，检查时间和频率数据，加热和老化，使用音乐或者任意激励测量失真
• 3D失真测量 (DIS)
  该模块使用随频率和电压变化的单音或双音激励信号进行一系列稳态测量
• 传递函数测量 (TRF)
  测量传递函数和谐波失真
• 音频猝发测量 (TBM)
  使用音频猝发信号测量SPL峰值
• 现场房间补偿 (ISC)

相关产品

• 多音失真测量任务 (MTD)

• A. Taylor: 掌握无线多音测量
• W. Klippel: 电吉他扬声器的物理和感知评估
• Voishvillo, et. al. , “扬声器非线性失真测量结果的图形、解读和比较”，J. Audio Eng. Society 52, No. 4 pp. 332-357 (Apr. 2004)

消费电子协会
CEA-2010-A (ANSI), CEA-2010-B (ANSI)

国际电工委员会
IEC 60268-21

音频工程学会
AES2
